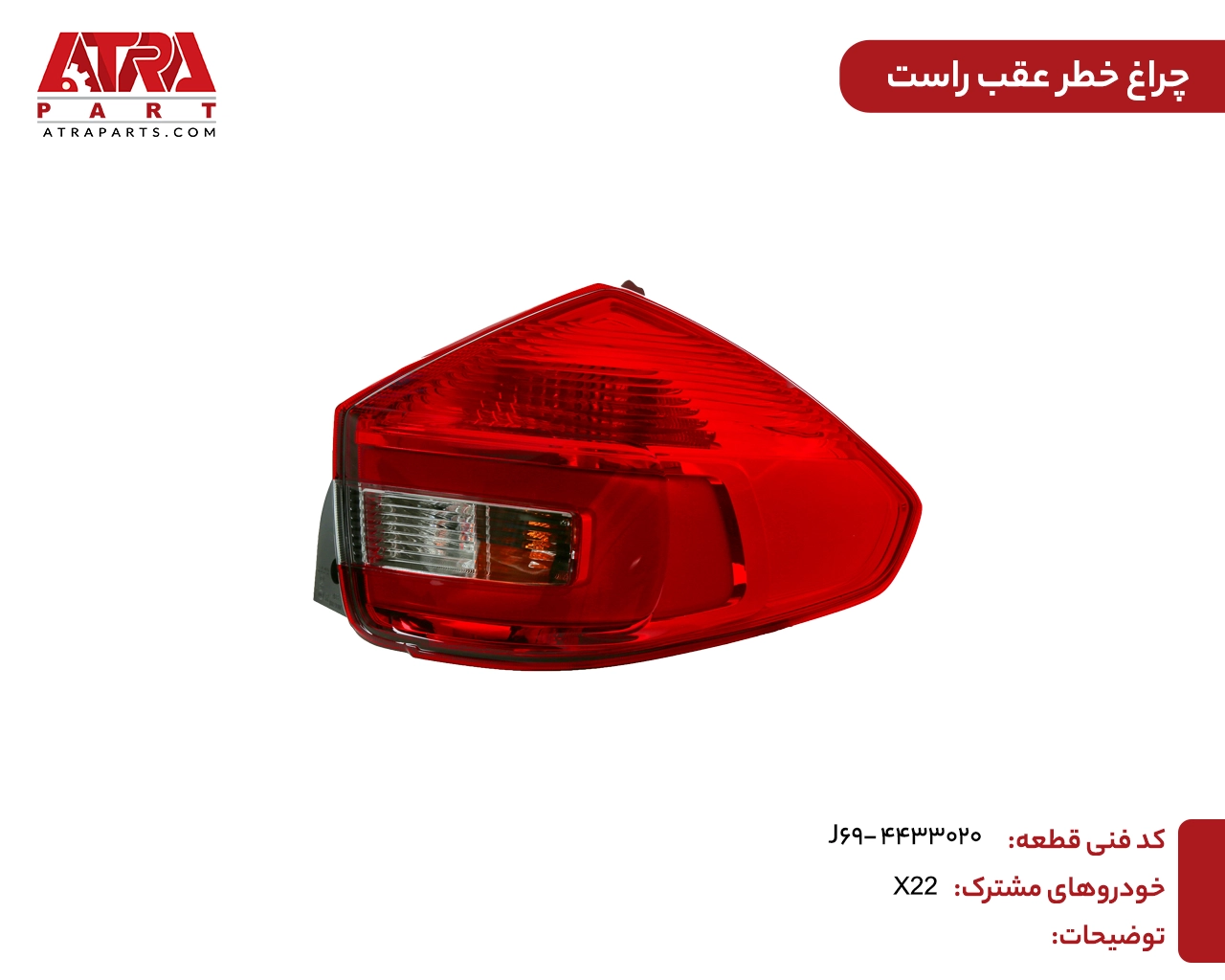

چراغ خطر عقب راست دنده دستی و دنده اتوماتMVMX22 کدفنیJ69-4433020

چراغ خطر عقب راست X22 کد فنی J69-4433020

MVM X22 (که در برخی بازارها با نام‌های دیگر نیز عرضه شده) از معماری الکترونیکی استفاده می‌کند که پلی بین سیستم‌های سنتی و سیستم‌های دیجیتال مدرن (مانند CAN-Bus) برقرار می‌کند.

ساختار نوری و نصب:

• نصب بر روی بدنه: برخلاف مدل‌هایی که چراغ روی درب صندوق دارند (مانند X55 یا آریزو 6)، در X22 چراغ خطر عقب راست (RHL) به طور کامل بر روی بدنه ثابت نصب شده است، که این امر چالش‌های مربوط به سیم‌کشی انعطاف‌پذیر درب صندوق را حذف می‌کند.
• تکنولوژی: استفاده گسترده از لامپ‌های رشته‌ای در نسخه‌های اولیه و احتمالاً انتقال به ماژول‌های LED با درایور داخلی در فیس‌لیفت‌های جدیدتر (بسته به سال تولید).

• سیستم پایش سلامت (Bulb Monitoring):

  • محل کنترل: واحد کنترل بدنه (BCM) یا ماژول مربوطه، جریان مصرفی هر مدار را به صورت لحظه‌ای پایش می‌کند.
  • چراغ پارک: جریان ثابت و نسبتاً پایین.
  • چراغ ترمز: جریان بالا (به دلیل توان بیشتر لامپ ترمز) هنگام فشردن پدال ترمز.
  • تشخیص خطا:
  • سوختن لامپ: کاهش جریان مصرفی در مدار مربوطه به صفر (یا کمتر از حد آستانه تعریف شده)، باعث ثبت خطای “نقص سخت‌افزاری” یا نمایش پیام مرتبط در صفحه کیلومتر می‌شود.
  • اتصال کوتاه: افزایش ناگهانی جریان، باعث عمل کردن فیوز یا قطع شدن خروجی در BCM می‌شود.
